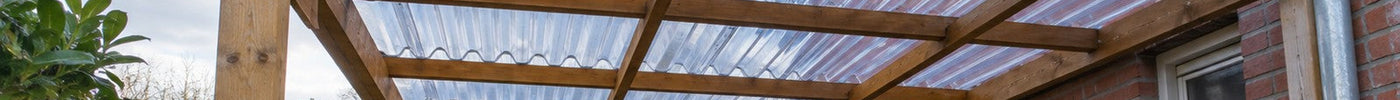

Was bedeuten Sinus 76/18, Trapez 70/18 und 95/34? So bestimmen Sie das Profil Ihres alten Dachs und wählen passende Wellplatten und passendes Zubehör.

Von Christian Richter · Deutsche Kunststoffbedachungen · Lesezeit ca. 5 Minuten

Kurz gesagt: Die Zahlen im Profilnamen beschreiben die Form der Welle: Bei „Sinus 76/18“ liegen die Wellenberge 76 mm auseinander und sind 18 mm hoch. Wenn Sie ein bestehendes Dach ergänzen oder einzelne Platten tauschen, muss das neue Profil exakt zum alten passen – und auch Zubehör wie Profilfüller, Wandanschluss und Firsthaube gibt es immer nur passend zu einem bestimmten Profil.

Was bedeuten 76/18, 70/18 oder 177/51?

Hersteller kennzeichnen Wellplatten und Profilplatten mit zwei Zahlen in Millimetern:

• Erste Zahl – Wellenabstand: der Abstand von einem Wellenberg zum nächsten, gemessen von Mitte zu Mitte.
• Zweite Zahl – Profilhöhe: der Höhenunterschied zwischen Wellental und Wellenberg.

Dazu kommt die Form: Sinus bedeutet eine gleichmäßig runde Welle, Trapez eine kantige Form mit flachen Obergurten und schrägen Flanken. „Sinus 76/18“ und „Trapez 76/18“ haben also die gleichen Grundmaße, passen aber trotzdem nicht aufeinander, weil die Form verschieden ist.

Die gängigen Profile im Überblick

Am häufigsten begegnet Ihnen im privaten Bereich das Profil Sinus 76/18. Darin führen wir unter anderem Polycarbonat-Wellplatten mit Wabenstruktur (2,6 mm, ab 14,59 € für 500 × 1.045 mm) und Acryl-Wellplatten in 3 mm (Wabe klar ab 19,30 €, glatt klar ab 25,05 € für 500 × 1.045 mm). Die Shelltec-Wellplatte aus Recycling-Kunststoff hat das größere Profil 95/34 und kostet 34,00 € für 2.000 × 950 mm.

So bestimmen Sie das Profil Ihres alten Dachs

Wenn Sie nur einzelne Platten erneuern oder ein Dach verlängern möchten, ist das Ausmessen der wichtigste Schritt. So gehen Sie vor:

1. Form ansehen: Sind die Wellen rund (Sinus) oder kantig mit flachen Oberseiten (Trapez)?
2. Wellenabstand messen: Messen Sie von der Mitte eines Wellenbergs bis zur Mitte des nächsten. Genauer wird es, wenn Sie über fünf Wellen messen und durch fünf teilen.
3. Höhe messen: Legen Sie ein gerades Brett oder eine Wasserwaage über zwei Wellenberge und messen Sie senkrecht bis zum tiefsten Punkt des Wellentals.
4. Plattenbreite notieren: Die Gesamtbreite einer Platte hilft zusätzlich bei der Zuordnung.

Liegen Ihre Werte bei etwa 76 mm und 18 mm mit runder Welle, haben Sie mit hoher Wahrscheinlichkeit Sinus 76/18. Weichen die Maße nur wenige Millimeter ab oder ist das Ergebnis nicht eindeutig, schicken Sie uns gern ein Foto mit angelegtem Zollstock – wir helfen beim Zuordnen.

Warum Profile nicht gemischt werden dürfen

Wellplatten werden seitlich überlappt. Nur wenn die Wellen exakt ineinander liegen, schließt die Überlappung dicht. Schon wenige Millimeter Unterschied beim Wellenabstand summieren sich über die Breite einer Platte – am Ende liegt die Welle neben statt auf der Welle. Die Folgen:

• Regen und Wind drücken Wasser in die Überlappung.
• Schrauben sitzen nicht im Wellenberg, die Platte wird verspannt.
• Die Optik wirkt unruhig, weil Fugen sichtbar klaffen.

Ein Material-Mix ist dagegen oft möglich: Eine Polycarbonat-Platte in Sinus 76/18 kann neben einer alten PVC-Platte im gleichen Profil liegen. Beachten Sie dabei, dass unterschiedliche Materialien sich bei Wärme unterschiedlich ausdehnen – die Bohrlöcher sollten deshalb großzügig vorgebohrt werden.

Zubehör immer passend zum Profil wählen

Fast jedes Zubehörteil für Wellplatten ist auf ein Profil zugeschnitten. Das gilt besonders für:

• Profilfüller (Wellprofilleisten): schließen die Wellentäler an Traufe und First gegen Vögel, Insekten und Flugschnee. Sinus- und Trapez-Leisten gibt es getrennt, z. B. Sinus 76/18 im 10er-Pack für 9,90 €.
• Wandanschluss: deckt den Übergang zur Hauswand ab, z. B. Wandanschluss Sinus 76/18 (1.045 × 150 × 50 mm) für 51,90 €.
• Firsthaube: für Satteldächer, z. B. Wellfirsthaube Sinus oder Trapez 76/18 für 98,90 €.
• Kalotten und Abstandshalter: sorgen dafür, dass die Schraube im Wellenberg dicht sitzt und die Welle nicht eingedrückt wird.

Welches Profil ist das richtige für ein neues Dach?

Bauen Sie neu, sind Sie frei in der Wahl. Für die meisten Carports, Terrassen- und Gartenhausdächer ist Sinus 76/18 eine gute Wahl: Das Profil ist weit verbreitet, Zubehör ist leicht zu bekommen und spätere Ersatzplatten sind kein Problem. Trapez lohnt sich vor allem, wenn Sie Lichtbänder in ein vorhandenes Trapezblechdach setzen. Das größere Profil 95/34 der Shelltec-Platte wirkt kräftiger und eignet sich gut für Nebengebäude, bei denen kein Licht durch das Dach fallen soll.

Häufige Fragen

Bitte haben Sie Verständnis dafür, dass unsere anwendungstechnische Beratung nur als unverbindliche Unterstützung dient. Für die fachgerechte Anwendung und Verarbeitung unserer Produkte ist der Käufer bzw. Anwender verantwortlich.
